硬件結構
19”標準機架設計,3U高度
支持9路以下的大屏幕拼接,支持搭建2×2、2×3、2×4、3×3等顯示大屏
支持業務卡支持熱拔插,可方便進行維護
視頻輸入
支持多路1080P高清網絡視頻解碼
支持多路數字/模擬信號接入
視頻輸出
支持9路高清DVI信號輸出,圖像可分割、融合、拼接、漫游
矩陣切換
支持外接標清視頻、VGA、DVI等視頻矩陣的控制
支持視頻信號無損切換、延時小于40MS
支持網絡鍵盤、web客戶端控制切換以及IPAD無線控制
網絡以及控制功能
支持10M/100M/1000M網絡,用于網絡視頻解碼以及大屏拼接控制
支持RS485/232接口,支持控制矩陣、大屏、球機,支持國際國內主流廠家的設備控制協議
支持ONVIF、PSIA、GB28181、DB33、DB41、RTP、RTSP等多種協議格式,支持Honeywel/Tyco/Pelco/Sony/Panasonic/Axis/大華/?/宇視等國際國內主流廠家的IPC/DVR/NVR設備
支持通過網絡使用VNC方式實現對遠程計算機信號的顯示
支持用戶權限管理

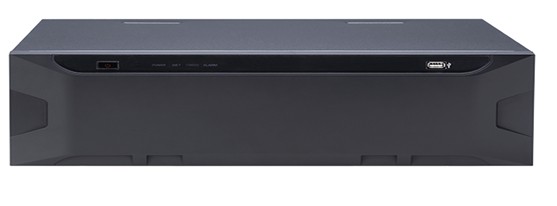

DH-M30-3U
參數分類 | 參數 | 參數值 |
---|---|---|
系統配置 | 主處理器 |
高性能工業級嵌入式微控制器 |
操作系統 |
嵌入式LINUX |
|
操作方式 |
通過瀏覽器使用WEB方式控制 |
|
主控板 |
1塊主控 |
|
業務卡槽 |
2個 |
|
系統解碼能力 | 視頻輸入卡 |
主控標配16路CVBS,且可選配4路DVI(HDMI)、VGA、SDI采集卡 |
視頻輸出卡 |
9路DVI/VGA輸出 |
|
網絡解碼卡 |
單板支持4路網絡高清解碼 |
|
視頻信號采集 |
支持VGA、CVBS、HDMI、DVI、SDI等多種信號的采集 |
|
視頻輸出分辨率 |
支持1024x768@60F到1080P@60F,24bit真彩色 |
|
系統功能 | 解碼功能 |
主控標配5路1080P網絡解碼功能 |
系統最大解碼能力 |
系統最大解碼13路1080P,6路500W |
|
解碼分辨率 |
5M/3M/1080P/720P/D1/HD1/2CIF/CIF/QCIF |
|
解碼預案輪巡 |
支持對網絡接入信號的輪巡顯示功能 |
|
大屏拼接控制 | 系統操作 |
支持多用戶多級權限管理,日志管理,參數配置備份恢復 |
報警聯動 |
支持報警上傳,報警聯動功能 |
|
矩陣控制 |
支持多種模擬/數字矩陣的聯動控制, 矩陣協議可自動或手動添加 |
|
外設控制 |
支持網絡遠程控制,網絡鍵盤、大華DSS/PSS平臺聯動控制 |
|
主控接口 | 拼接能力 |
支持M*N<=9塊大屏拼接 |
大屏功能 |
支持拼接縮放/視頻融合/漫游/開窗/層疊 |
|
視頻拼接漫游 |
對輸入信號源任意放大、縮小、畫面拼接和漫游 |
|
視頻預案輪巡 |
支持設置多種預案,無縫實時切換,自動輪巡 |
|
常規參數 | 網絡 |
1個RJ45接口,10/100/1000M自適應以太網接口 |
RS485 |
1個RS485,支持報警輸入 |
|
RS232 |
3個標準RS232接口,用于參數配置,設備維護,透明通道 |
|
USB |
2個USB 2.0接口 |
